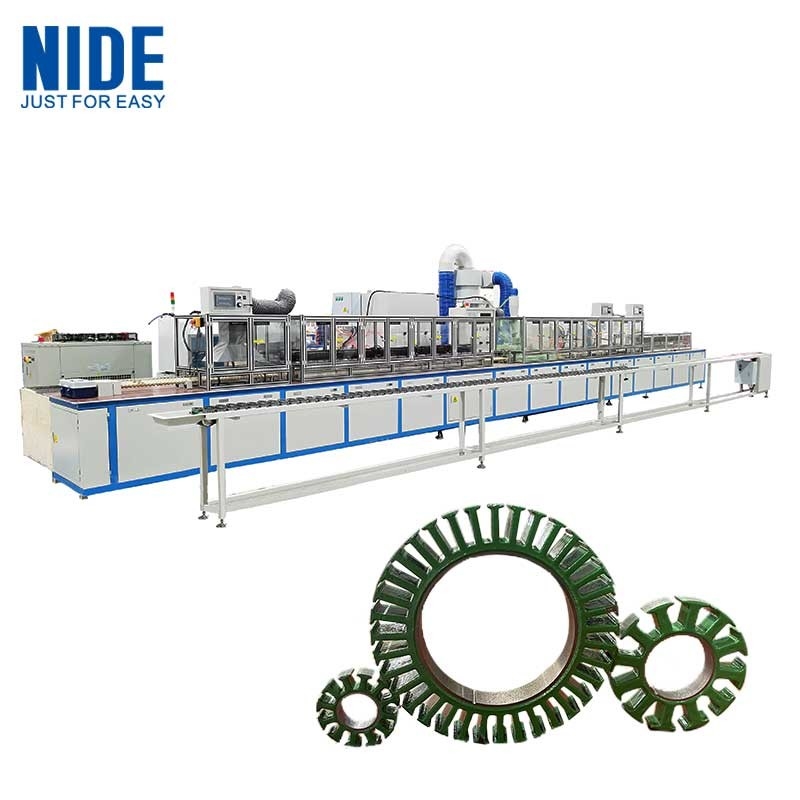

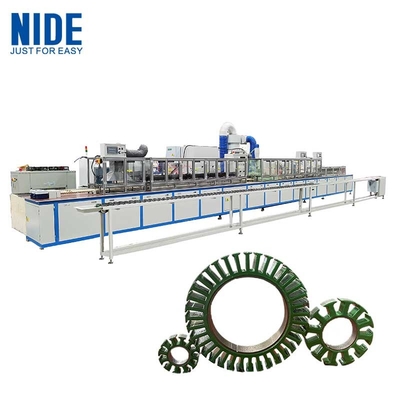

الخط التلقائي لتغطية العزل الكهرومغناطيسي بالرغوة للقلب القائم على المحرك بدون فرشاة

1التطبيق

يتم استخدام آلة طلاء المسحوق خصيصًا لطلاء الدوار الميكرو المحرك وقوة عزل فتحة المحرك بدون فرشاة.إنه يحل محل تقنية إدراج ورق العزل التقليدي ويحسن كفاءة الإنتاجيحسن التوازن ومقاومة الجهد والخصائص الكهربائية الأخرى للمحرك، كما يسهل تدوير تدوير الأربطة.

2مبدأ العمل:

يتم تبني عملية طلاء السرير السائل الكهربائي، ويتم تسخين التردد العالي بسرعة،بحيث يتم إذابة مسحوق الراتنج الايبوكسي وتسوية بسبب الحرارة وتلتصق بسطح الستاتور والدوار لتشكيل طبقة عازلة عالية الجودة، الذي يحل محل ورق العزل التقليدي.

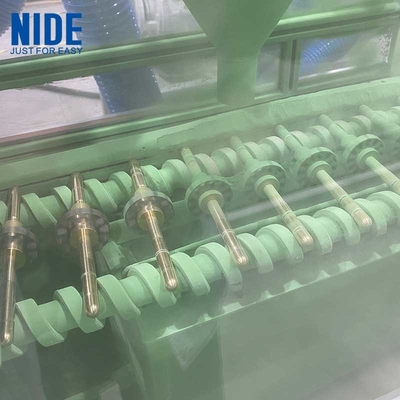

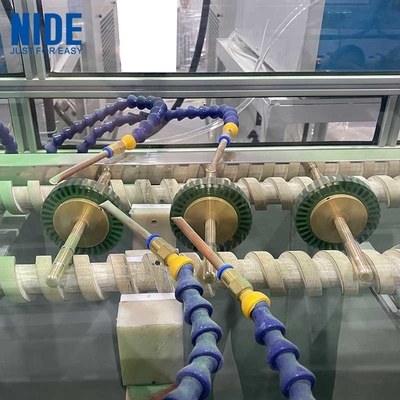

يتم نقل الستاتور والدوار إلى السرير السائل بواسطة خرطوشة. يتم تسريع المسحوق في السرير السائل بواسطة الهواء المضغوط ويتطاير في حالة تشبه الدخان.ومن ثم يتم تغليفها بالتساوي على الجهاز تحت تأثير الكهرباء الثابتة عالية الجهدثم يتم إزالة المسحوق الذي لا يحتاج إلى طلاء على الجهاز عن طريق النفخ والكشط وغيرها من الطرق.بحيث يكون فتحة الهيكل العازل طبقة عازلة موحدة.

3الخصائص التقنية:

3.1- كفاءة عمل عالية وقلة كثافة العمل

3.2. طبقة العزل موحدة ويمكن ضبط سمك الطلاء وفقًا لمتطلبات العميل

4المعلمات التقنية:

الأبعاد (L × W × H): 12300 × 810 × 1470mm

الجهد: ثلاثي المراحل 380 فولت، 60 هرتز

الطاقة الإجمالية: 90 كيلوواط

سرعة نقل الدوار: 0.1M/min

سمك الطلاء: 0.15 ≈ 0.5 ملم (وفقا لمواصفات المسحوق)

معدل استرداد المسحوق: 98%

حجم الهواء المتداول في المسحوق: 2500M3/h

5وصف هيكلي:

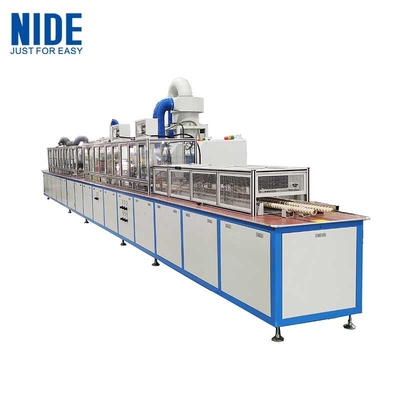

تتكون الآلة من جهاز التسخين والتبريد المسبق، جهاز النقل، طلاء السرير السائل، جهاز تنظيف مسحوق، جهاز استرداد مسحوق، التدفئة عالية التردد، نظام التبريد،الإطار والغطاء الوقائي.

6تحكم سمك الطلاء

6.1تحت نفس الجهد الكهربائي الجامد، خفض سرعة المسمار وزيادة ضغط الهواء تغذية مسحوق يمكن أن تزيد من سمك الطلاء.

6.2عند سرعة معينة من المسمار، زيادة الضغط الكهربائي الساطع العالي وضغط الهواء السائل يمكن أن تزيد بشكل مناسب من سمك الطلاء،ولكن إذا كان الضغط الكهربائي الجامد كبير جدا، سوف يؤثر على مسطحة الطلاء.

6.3لا ينبغي أن يكون ضغط الهواء الذي يغذّي المسحوق كبيرًا جدًا، وإلا فإن المسحوق سوف يتفوق.

7تحكم درجة حرارة التدفئة

7.1 ضبط الطاقة الخارجة عالية التردد وفقًا لحجم الجهاز ومتطلبات تسخين المسحوق.

7.2 بعد التعديل، يرجى تسجيل البيانات وعدم تغيير المعلمات حسب الرغبة.
