آلة لف ملف إبرة ملف المحرك بدون فرش

380 فولت التلقائي BLDC الجزء الثابت المحرك إبرة ماكينة لف المحركات المحرك الدوار إبرة اللفاف لمحرك فرش

(1) تحريض الآلة:

تم تصميم آلة لف إبرة المحرك بدون فرش هذه من أجل لف ملف الجزء الثابت الخارجي BLDC. يعتمد جهاز لف الملف الثابت على تصميم لف خارجي من نوع الإبرة مزدوج الموضع. يمكن للعملاء تعيين المعلمات وفقًا لاحتياجاتهم الخاصة، مثل اللف التلقائي، واللف متعدد الأسلاك، والفهرسة التلقائية، والامتداد التلقائي، وسرعة اللف، وما إلى ذلك؛ كل دورة عمل سوف تقوم بلف دوارين BLDC في نفس الوقت. عملية بسيطة وكفاءة إنتاجية عالية.

(2) المعلمة التقنية:

(3) التطبيق:

إن آلة لف إبرة المحرك الدوار مناسبة لللف الثابت الخارجي للمحرك بدون فرش في العديد من المجالات مثل HM والمعدات الطبية والأجهزة المنزلية والمركبات الكهربائية.

(4) الوظيفة والخصائص:

1. آلة لف إبرة المحرك مناسبة لملف عضو المحرك BLDC متعدد الأقطاب. التحميل والتفريغ اليدوي، التثبيت التلقائي، اللف والقص.

2. يستخدم الإطار ملف ألومنيوم سميك 4080، ولوحة الطاولة تستخدم الحديد الزهر لامتصاص الاهتزاز، حتى عند اللف بسرعة عالية، يكون الاهتزاز صغيرًا جدًا.

3. تعتمد أجزاء الأدوات والتركيبات وضع تحديد المواقع إلى الأسفل، وتحديد المواقع المستقر والشد الموثوق.

4. يتم الانتهاء من لقط الأسلاك وقطع الأسلاك، وهيكل جزء الخط المدمج، ولقط الأسلاك وقطع الأسلاك في وقت واحد؛

5. يمكن تبديل معلمات الجزء الثابت واللف المختلفة بسرعة من خلال HMI للتكيف مع متطلبات الجزء الثابت المختلفة.

6. التغيير السريع للأدوات ； (20 دقيقة بإتقان)

7. حماية كاملة من سبائك الألومنيوم

8. التحكم PLC، عرض الخطأ

9. ضيق السلك معتدل، لا إصابة، لا كسر، إلخ.

10. يتم إجراء اختبار الملح للمنتج خلال 10 مللي أمبير في الدقيقة الواحدة.

11. مؤشر سلامة المعدات: يتوافق مع معيار CE.

12. الكفاءة: 120 لفة/دقيقة.

13. الضربة: 5 دقائق / دوار BLDC.

14. الضوضاء: 60-70 ديسيبل أو أقل.

(5)عرض الصورة

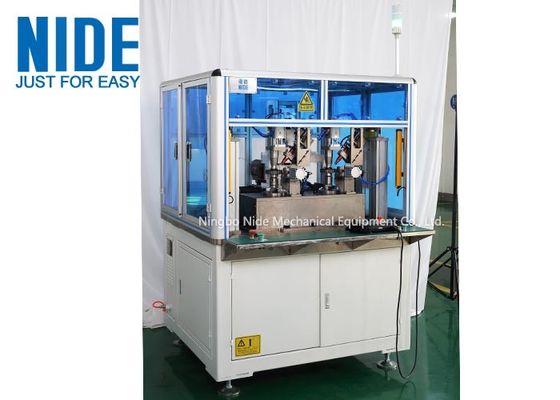

1. آلة لف الإبرة الثابتة BLDC

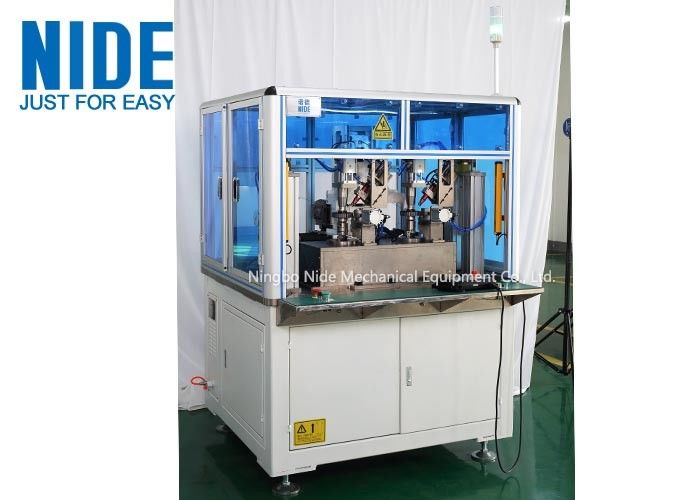

2. آلة لف إبرة الجزء الثابت BLDC
