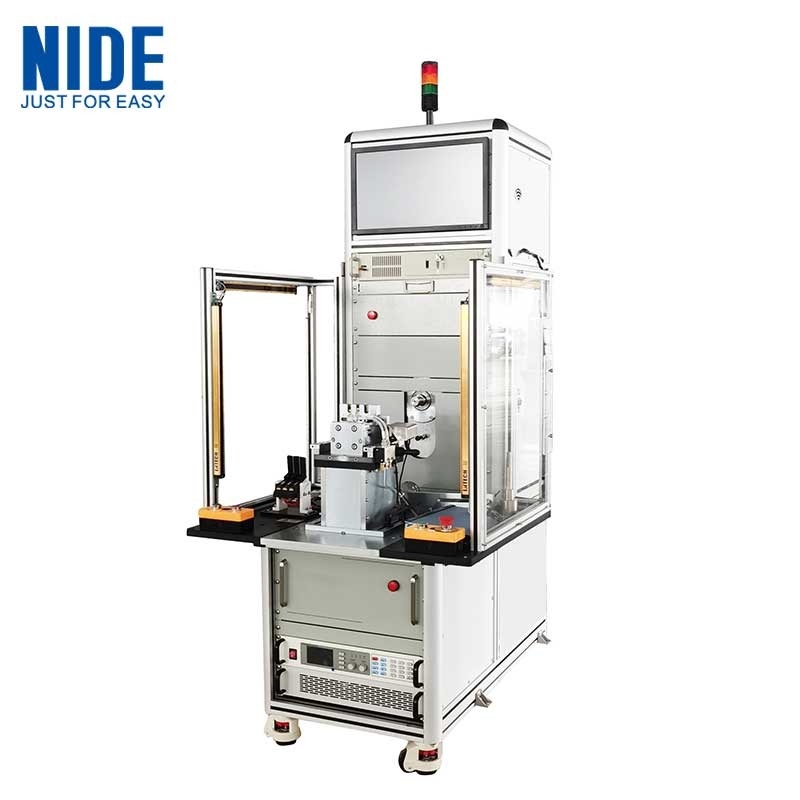

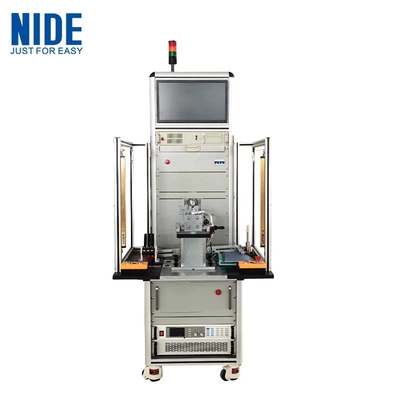

آلة اختبار محرك محور عجلات BLDC التلقائية

I. آلة اختبار المحرك بدون حمولة

خصائص الاختبار:

1اختبار المقاومة الكهربائية (Hi-pot)

1.1 نطاق تعيين الجهد الخارجي/دقة: AC200~3000V ± 2%*قيمة تعيين + 10V

1.2 نطاق القياس/دقة التيار الكهربائي:0.10 ‬20.00mA ± 2%*قيمة العرض + 0.05mA

1.3 الحد الأقصى لمدى الإنذار المحدد مسبقاً:0.10~20.00mA ؛ الحد الأدنى:0.00 ∙ 20.00 مآ

1.4 نطاق وقت الاختبار / الدقة:0.5999.9s 0.1s/خطوة

1.5 اكتشاف القوس: المستوى 1 ~ 9 ((9 هو أعلى حساسية)

2اختبار مقاومة العزل

2.1 نطاق تعيين الجهد الخارجي / دقة: DC500V/1000V ± 2%*قيمة تعيين + 10V

2.2 نطاق قياس مقاومة العزل: 500MΩ ± 3%*قيمة العرض + 0.5MΩ

2.3 نطاق إعداد إنذار مقاومة العزل: الحد الأعلى: 0 ¥ 500MΩ؛ الحد الأدنى: 1 ¥ 500MΩ

2.4 نطاق وقت الاختبار / الدقة: 0.5999.9s 0.1s / خطوة

3إختبار الزيادة

3.1 نطاق ضبط الجهد الخارجي: 500 ~ 3000V ± 3%*قيمة العرض + 8V

3.2 مشروع مقارنة أشكال الموجات: الفرق في المساحة، المساحة المختلفة، التاج، موقع المرحلة

4اختبار المقاومة المنخفضة للاتجاه المباشر:

4.1 نطاق القياس/دقة القياس:0.01Ω?? 20KΩ ± 0.3%*قيمة العرض + 3 أرقام ، يمكن تعويض درجة الحرارة

4.2 نطاق وقت الاختبار / الدقة:0.3~300s 1s/خطوة

II. آلة اختبار حمولة المحرك:

نظام الاختبار

1معايير الاختبار:

الدورانات، الدوران، الطاقة الخارجة، الجهد، التيار، الطاقة المدخلة، جهد المكثف، عامل الطاقة، التردد، الكفاءة، درجة حرارة الغرفة والدوران.

2قياس الناتج:

2.1 مقياس الدوران في الدقيقة:

0.01 دورة في الدقيقة إلى 999.99 دورة في الدقيقة1000.1rpm~9999.9rpm، 10000rpm~40000rpm. دقة أفضل من ± 0.1% F.S.

2.2 مقياس الدوران:

10mNm~200mNm، دقة: 0.5%F.S.

300mNm ~ 500Nm ، دقة أفضل من ± 0.2٪ F.S.

2.3 مقياس الطاقة الخارجة:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W ، الدقة أفضل من ± 0.2% F.S.

2.4 تدبير الدوران: CW، CCW، STALL

3الوظيفة الرئيسية:

3.1 اختبار الأداء: اختبار يدوي / أوتوماتيكي / نقطة ثابتة. اختبار RPM ، عزم الدوران ، الطاقة الخارجة ، الجهد ، التيار ، الطاقة المدخلة ، جهد المكثف ، عامل الطاقة ، التردد ، الكفاءة ،درجة حرارة الغرفة والدوران;

3.2 الاختبار قبل التسليم: حدد واحد من عزم الدوران، RPM، التيار، الطاقة الخارجة، مقارنة عناصر أخرى، الحكم على موافقة/NG.

3.3 اختبار وقت الحياة: مجهز بـ 15 مرحلة تحميل وتحديد القيمة وتحديد الوقت.

4تكوين IPC:

4.1 حالة: ذاكرة 4GB؛ القرص الصلب: 120GB

4.2 الشاشة: 19 بوصة

5العملية الأساسية

الأسلاك الخارجية.

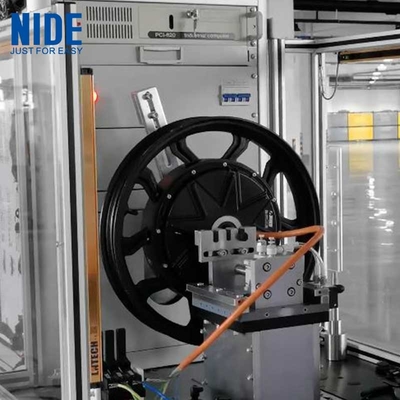

تحميل المحرك على الجهاز، ضبط موقف المحرك لربط عمود المحرك إلى عمود الدينامومتر.

ربط كابل طاقة المحرك بمخرج مصدر الطاقة المتردد بواسطة مربع توصيل الأسلاك.

صفحات الاختبار (للمراجعة فقط)

خط تجميع محرك مركز العجلات

نيد يمكن أن توفرخط تجميع محرك أوتوماتيكي مختلف، مناسب لمجموعة محركات الاستقبال من أنواع مختلفة، ومجموعة محركات BLDC، ومجموعة المحركات الكهربائية العالمية ومجموعة محركات DC،يمكن أن يجمع الدوار تلقائيًا، المكونات المكونة من الجهاز الوقائي ، الجهاز الوقائي ، والجهاز المحرك معاً. يستخدم في محرك غسيل الغسيل ، محرك المروحة ، محرك BLDC ، محرك DD ، محرك الدراجات الكهربائية ، محرك المركبات الكهربائية ، محرك محرك المحور ،محرك غسالة ملابس، مضغوط محرك، محرك المكنسة الكهربائية، محرك أدوات الكهرباء، محرك مسح، محرك خلاط، محرك مضخة RO، محرك NEMA، محرك DC، الخ.برنامج سهل الاستخدام ومرونة الأدوات.
