مفتاح التحكم في درجة الحرارة الواقي الحراري العالي KW 250V 12A

KW Thermal Protector KW Series High Current Protection Thermal مفتاح التحكم في درجة الحرارة

1. تطبيق الحامي الحراري

الواقي الحراري سلسلة KW هو منتج ذو خصائص استشعار درجة الحرارة.يتميز المنتج بخصائص الهيكل المتقدم ، الحجم الصغير ، العمل الحساس ، قدرة الصدمات الكهربائية الكبيرة والعمر الطويل.يستخدم على نطاق واسع في الأجهزة الكهربائية المنزلية ، أجهزة التدفئة الكهربائية ، وكوابح المصابيح الفلورية.الحماية من السخونة الزائدة للمحولات والمحولات ومحركات السيارات والدوائر المتكاملة والمعدات الكهربائية العامة.

2. هيكل الحماية الحرارية

2.1 مخطط تفصيلي: الهيكل والرسومات

3. أداء الحامي الحراري

3.1 التصنيف الحالي:

الجهد الكهربي 12V-DC 24V-DC 120V-AC 250V-AC

التيار الحالي 12A 10A 8A 6A 5A

3.2 درجة حرارة التشغيل: 60 درجة مئوية -160 درجة مئوية ، التسامح ± 5 درجة مئوية

3.3 اختبار شد سلك الرصاص: يجب أن يكون السلك الرصاصي للواقي الحراري قادرًا على تحمل قوة شد أكبر من أو تساوي 50 نيوتن لمدة دقيقة واحدة دون كسر أو فك.

3.4 جهد العزل:

أ.يجب أن يكون الواقي الحراري قادرًا على تحمل التيار المتردد AC660V ، 50 هرتز بين الأسلاك بعد الفصل الحراري ، واستمر الاختبار لمدة دقيقة واحدة دون وميض الانهيار ؛

ب.يمكن للرصاص الطرفي للواقي الحراري وسطح الغلاف العازل أو سطح الواقي الحراري أن يتحمل التيار المتردد AC1500V ، 50 هرتز لمدة دقيقة واحدة دون وميض الانهيار ؛

3.5 مقاومة العزل: في ظل الظروف العادية ، تكون مقاومة العزل بين السلك وغطاء العزل أعلى من 100MQ.(العداد المستخدم هو مقياس مقاومة العزل DC500V)

3.6 مقاومة التلامس: يجب ألا تزيد مقاومة التلامس للواقي الحراري عن 50mQ عند إغلاق جهات الاتصال.

3.7 اختبار مقاومة الحرارة: يوضع المنتج في بيئة 150 درجة مئوية لمدة 96 ساعة.

3.8 اختبار مقاومة الرطوبة: يتم وضع المنتج في بيئة 40 درجة مئوية ورطوبة نسبية 95٪ لمدة 48 ساعة.

3.9 اختبار الصدمة الحرارية: يتم وضع المنتج بالتناوب في بيئة 150 درجة مئوية و -20 درجة مئوية لمدة 30 دقيقة لكل منهما ، ليصبح المجموع 5 دورات.

3.10 اختبار مقاومة الاهتزاز: يمكن للمنتج أن يتحمل سعة 1.5 مم ، وتغير التردد من 10 إلى 55 هرتز ، وفترة تغيير المسح من 3-5 دقائق ، واتجاهات الاهتزاز X ، و Y ، و Z ، والاهتزاز المستمر في كل اتجاه لمدة 2 ساعات.

3.11 اختبار السقوط: المنتج حر في السقوط مرة واحدة من ارتفاع 200 مم.

3.12 مقاومة الضغط: اغمر المنتج في خزان زيت مغلق ، واستخدم ضغطًا قدره 2 ميجا باسكال واحتفظ به لمدة 24 ساعة.

3.13 الحياة: عمر المنتج 10000 مرة

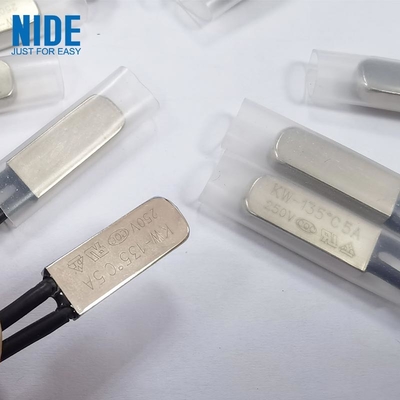

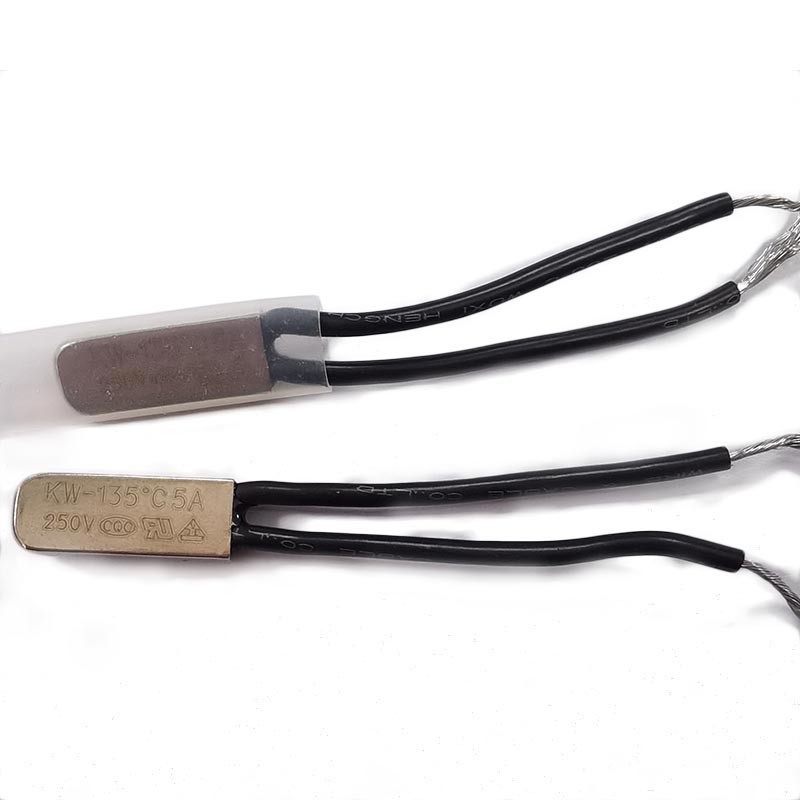

4. صورة حامي الحرارية

5 ملاحظات:

5.1 يجب التحكم في معدل التسخين لكشف درجة حرارة العمل إلى 1 درجة مئوية / دقيقة واحدة ؛

5.2 يجب ألا يتحمل الغلاف الواقي الصدمات القوية والضغط أثناء الاستخدام.

حامي حراري مخصص:

1. سلك الرصاص المخصص: مادة الأسلاك المخصصة ، الطول واللون وفقًا لاحتياجات العملاء

2. غلاف معدني مخصص: قم بتخصيص أغلفة المواد المختلفة وفقًا لاحتياجات العملاء ، بما في ذلك الأغطية البلاستيكية ، والأغلفة الحديدية ، والأغلفة الفولاذية المقاومة للصدأ ، والأغلفة المعدنية الأخرى.

3. الأكمام القابلة للتقلص بالحرارة المخصصة: تخصيص الأكمام المختلفة القابلة للتقلص للحرارة البوليستر المقاومة للحرارة وفقًا لاحتياجات العملاء
