آلة لف الجزء الثابت للمحرك الكهربائي من ثلاث مراحل مع التحكم في المحرك

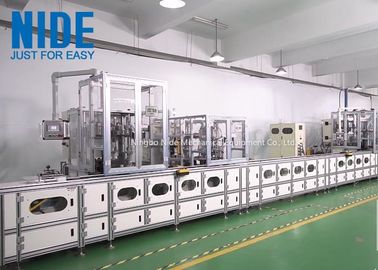

آلة خط إنتاج الجزء الثابت الأوتوماتيكي من ثلاث مراحل للمحرك الكهربائي مع التحكم في المحرك

يحتوي خط إنتاج الجزء الثابت للمحرك الكهربائي للغسالة على ثلاث مراحل ست محطات عمل ، وثلاثة رؤوس لف لفائف ومحطة واحدة لإدخال الملف.

ميزات الجهاز:

خط إنتاج الجزء الثابت للمحرك الكهربائي هذا مُجهز بآلة لف وإدخال لفائف الجزء الثابت الأوتوماتيكي.

يستخدم هذا الخط في لف الجزء الثابت لمحرك الغسالة ، ولف الجزء الثابت لمحرك مروحة الطاولة ، وما إلى ذلك.الميزات على النحو التالي:

1. يتكيف مع نظام المحرك المؤازر AC كمصدر للطاقة لللف ، وغمس القالب ، وفهرسة الأكواب ، وربط الأسلاك والقطع وتغذية الورق ، ويتكيف مع محرك تقليل التردد المتغير ثلاثي الأطوار كمصدر طاقة لفهرسة القرص الدوار ؛

2. الوظيفة: ثلاث لفائف طبقة كاملة بشكل فردي عن طريق ثلاث محطات لف.

3. يتم التحكم في المغزل بواسطة محرك سيرفو.دقة المنعطفات هي ± 1 دورة ؛يمكن ضبط سرعة العمل بشكل عشوائي ، ولا يوجد اهتزاز وضوضاء واضحة للآلة بأكملها ؛

4. ممكن لاثنين من الأسلاك متعرج متعرج.اللف أنيق ، ولا يسبب ضررًا للسلك المطلي بالمينا.ستتوقف الآلة تلقائيًا بمجرد الانتهاء من السلك ؛

5. يتكيف مع نظام الحركة المؤازرة لربط الأسلاك وقطع المحور XY المتحرك في الاتجاه الأمامي والخلفي الأيسر والأيمن ، ويمكن تعديل سلك الجسر وطول سلك الرصاص ؛

6. يتم التحكم في غمس القالب عن طريق نظام مؤازر

7. يمكن ضبط معلمة العملية لكل جزء ثابت وحفظها بشكل فردي على HMI ؛

8. تتكيف مع مقسم الكامة لتبديل محطة إدخال الملف ، يتم التحكم في السرعة عن طريق محول التردد.

9- تتكون الآلة بأكملها من آلية دوران نشرة متعرجة ، آلية رفع القالب المتعرجة ، آلية دوران زاوية إدخال الملف ، آلية ذراع تثبيت السلك اليسرى واليمنى ، وما إلى ذلك ؛

10. لديها وظيفة تشخيص الخطأ.

11. استخدام مايلر كإسفين.

12. يتكيف مع محرك سيرفو لتغذية الورق ، يمكن ضبط إدخال إسفين الفتحة الفاصلة.يمكن ضبط طول الوتد ورقمه ؛

13. مادة الأجزاء الهامة للأدوات: الأدوات الفولاذية ؛

14.آلية ضغط الأسلاك مستقرة وموثوقة ، ويمكنها لف الملف مباشرة وبدقة في قالب اللف ؛

15.آلية اللف ، آلية صنع الإسفين ، آلية دفع الملف ، آلية إدخال الملف لها وظيفة ما قبل التباطؤ ؛

16.سرعة اللف ، سرعة غمس القالب ، سرعة تحريك ذراع ربط السلك ، سرعة صنع الإسفين ، سرعة فهرسة المنضدة الدورانية ، ارتفاع دفع الملف وإيقاف الوقت يمكن ضبطه على HMI ؛

17. لا ضرر للإسفين ، سلك بعد إدخال الملف ؛

18. دورة الوقت لإدخال لفائف الجزء الثابت 32sec / الكمبيوتر

19. يوجد جهاز حماية سلك مكسور ، الآلة ستتوقف في حالات الطوارئ إذا لم يتم كسر سلك أو سلك.

المواصفات الفنية:

آلة لف المحرك لغسالة المحرك الثابت
